Informations de base

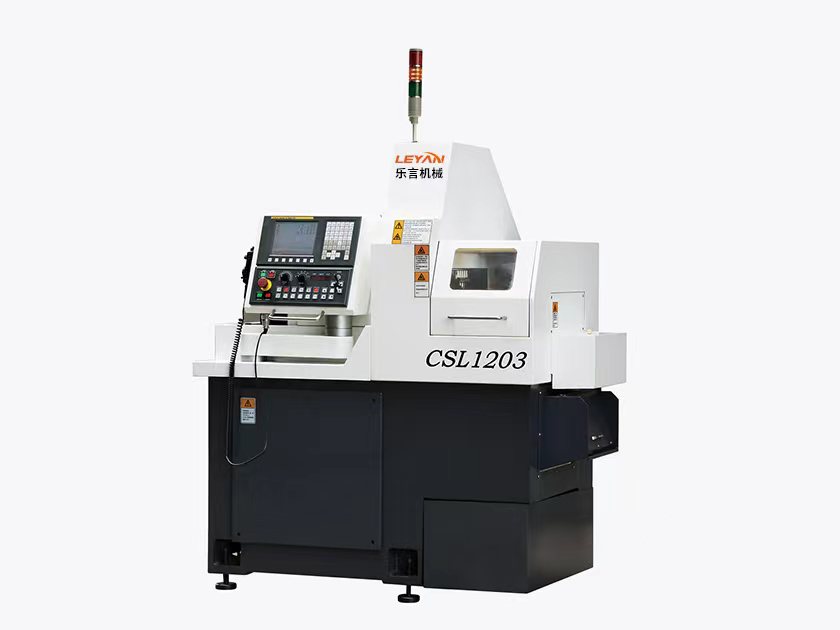

Modèle: CSL1203
Description du produit
● Fonde de haute précision. Avec Fanu Servo Motor Stator Machine Machine Tool Fanu Spinde moteur, le roulement de broche adopte le roulement à billes de contact angulaire de haute précision NSK NSK, assurez-vous la précision de la fuselle élevée à haute rigidité et du maintien persistant, le ruissellement de l'arbre principal et le; 2 & mu; M.
● Traitement efficace faible. Vitesse de broche la plus élevée 10000 r / min, x, y, l'axe z est une vitesse de déplacement rapide peut être jusqu'à 24 m / min.
● Lit haut rigide haut. Conception de structure stable, cuisson de haute qualité tout le lit en fonte, forte rigidité.
● Faible et haute précision des aliments. Nourrir les arbres de service complet de servo, à l'aide de la vis de billes de précision NSK japonaise, des roulements NSK au Japon, des vis à billes pour assurer la précision de l'usinage et la précision du maintien de longue date, alimentez l'arbre de précision et LE de repositionnement; 2 & mu; M.
● Structure de soutien au centre bas. Caractéristique au centre de la structure de support, en particulier pour les pièces minces de puits avec la majeure partie du traitement continu.
● Système d'outils de coupe faible. Chiffon ? Par outil de coupe de couteau en ligne

Paramètre technique
The largest processing bar diameter |
Ф12mm |
|
Maximum length of machining parts |
Standard trip |
135 mm |
Using a rotary center |
50 mm |
|
Highest spindle speed |
10000 r/min |
|
The spindle motor power |
1.5/2.2 Kw |
|
The motor power side power tools |
400W |
|
The highest speed side power tools |
4500r/min |
|
The cutting tool |
Cylindrical turning tool |
5 the(□10X10X100mm) |
End face drilling |
4 the(ER11) |
|
The radial power tool |
3 the(ER11) |
|
The biggest hole diameter |
Ф7mm |
|
Tapping largest diameter |
M6 |
|
Fast moving speed (shaft) |
24 m/min |
|
The spindle to beat |
≤0.002 mm |
|
Repeat positioning accuracy (shaft) |
≤0.002 mm |
|
Machine weight |
1350 Kg |
|
Shaft center high |
1000mm |
|
Machine tool overall dimensions (length x width x height) |
1560x900x1680mm |
Marque de pièces principales:
ITEM | BRAND |
CNC controller | TAIWAN-SYNTEC |
Servo electro-spindle | TAIWAN |
Servo motor&driver | TAIWAN-SYNTEC |
Spindle encoder | TAIWAN-SYNTEC |
Spindle bearing | JAPAN-NSKP4 class |
Ball screw bearing | JAPAN-NSK |
Ball screw | TAIWAN-HIWIN/PMI |
Linear guideway | TAIWAN-HIWIN/PMI |
Lubrication system | JAPAN-HERG |
Main electricity parts | FRANCE-SCHNEIDER |
Pneumatic parts | TAWAN-AIRTAC |
Lock nuts | TAIWAN-YINSH |
Shaft coupling | GERMANY-KTR |
Optional configuration: |
- High pressure coolant system |
- Oil mist collection system |
- Angular live tool |
- Automatic chip conveyor |
- Automatic bar feeder |
